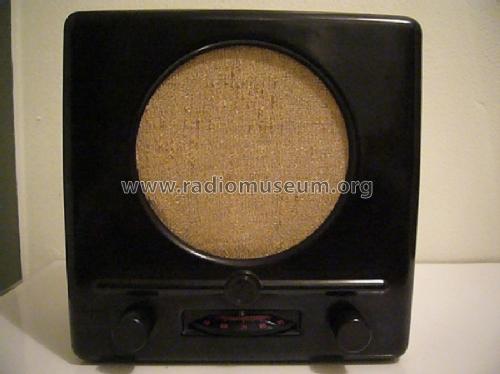

Deutscher Kleinempfänger Batt. DKE-38B DKE-1938B

Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1939–1945
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 75358

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

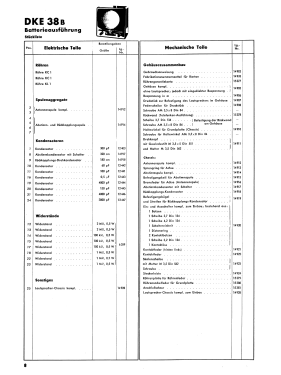

 Especificaciones técnicas

  • Numero de valvulas
  • 3
  • Principio principal
  • RFS con reacción (regenerativo)
  • Número de circuitos sintonía
  • 1 Circuíto(s) AM
  • Gama de ondas
  • OM y OL
  • Tensión de funcionamiento
  • Baterías recargables o pilas
  • Altavoz
  • Altavoz magnético de membrana libre, sin suspensión.
  • Material
  • Bakelita
  • de Radiomuseum.org
  • Modelo: Deutscher Kleinempfänger Batt. DKE-38B DKE-1938B - Eumig, Elektrizitäts und
  • Forma
  • Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).
  • Ancho, altura, profundidad
  • 240 x 240 x 120 mm / 9.4 x 9.4 x 4.7 inch
  • Anotaciones

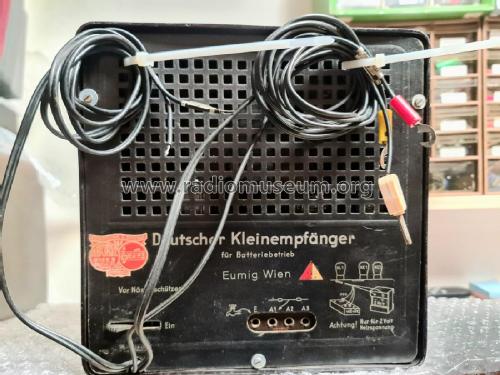

  • Es gibt nur einen Batterie-DKE, aber zweierlei Rückwände: "DKE für Batteriebetrieb" sowohl mit als auch ohne die Jahreszahl 1938.
    Siehe auch Deutschland. Normalerweise nur unter Gemeinschaftserzeugnisse geführt.
  • Procedencia de los datos
  • Radiokatalog Band 2, Ernst Erb

 Colecciones | Museos | Literatura

Colecciones

El modelo Deutscher Kleinempfänger Batt. es parte de las colecciones de los siguientes miembros.

 Forum

Contribuciones en el Foro acerca de este modelo: Eumig, Elektrizitäts: Deutscher Kleinempfänger Batt. DKE-38B DKE-1938B

Hilos: 1 | Mensajes: 7

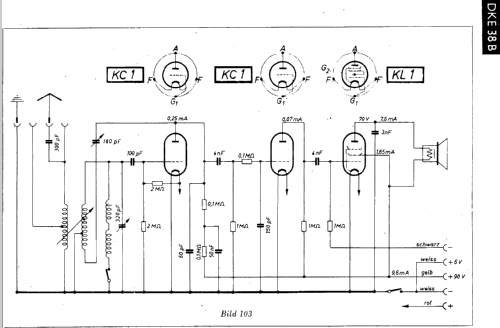

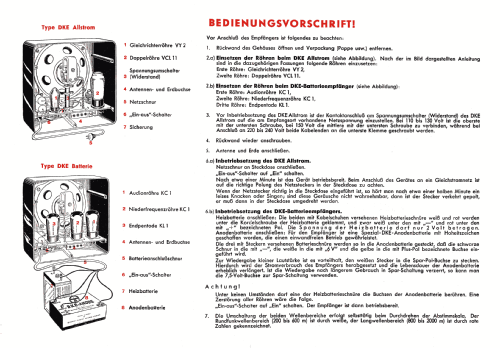

I have started working on my DKE38-B.  This radio takes three input voltages, +90, +6, and +2.  You'd think this should be pretty straightforward.  However, looking at the schematic, I am confused.  Look at the +6 volt lead (the "+ weiss" line) in the diagram below:

This appears to be connected directly to ground!  Surely this cannot be.  On the actual radio, this white wire has a little tag that says "+6 v".  If I connect my power supply according to this diagram, I will short it out.  Can anyone explain this apparent paradox?  I want to be sure I don't make a critical error with this radio.  Thanks!



Michele Denber, 16.Nov.10
