942W

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1953/1954
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 1973
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 4
  • Numero de transistores
  • Principio principal
  • Superheterodino en general; ZF/IF 468/10700 kHz
  • Número de circuitos sintonía
  • 6 Circuíto(s) AM     7 Circuíto(s) FM
  • Gama de ondas
  • OM, OL y FM
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 110/220 Volt
  • Altavoz
  • Altavoz elíptico de imán permanente.
  • Potencia de salida
  • 3.9 W (max.)
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: 942W - Grundig Radio-Vertrieb, RVF,
  • Forma

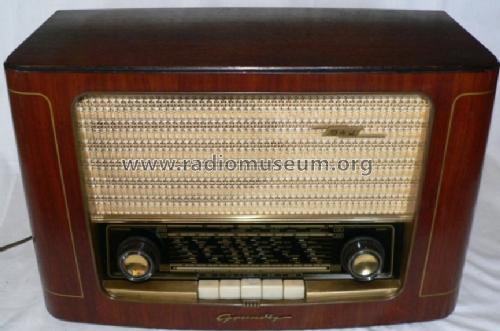

  • Sobremesa de botonera.
  • Ancho, altura, profundidad
  • 472 x 304 x 205 mm / 18.6 x 12 x 8.1 inch
  • Anotaciones

  • Bei UKW: Selbstschwingende Mischstufe mit Triode der ECH81. Flankendemodulator.

  • Peso neto
  • 6.8 kg / 14 lb 15.6 oz (14.978 lb)
  • Precio durante el primer año
  • 198.00 DM
  • Documentación / Esquemas (1)

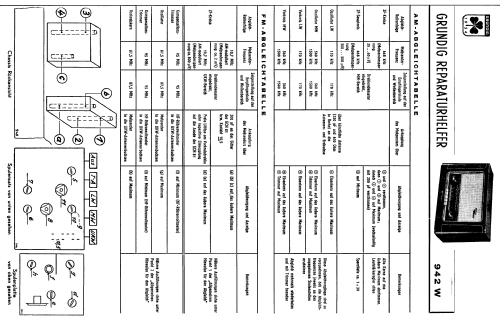

  • -- Original-techn. papers. (Reparaturhelfer 940/942 W)

 Colecciones | Museos | Literatura

Colecciones

El modelo es parte de las colecciones de los siguientes miembros.

 Forum

Contribuciones en el Foro acerca de este modelo: Grundig Radio-: 942W

Hilos: 1 | Mensajes: 3

Hallo und guten Abend,

ich hätte da mal folgende Frage:

Ich habe einen Grundig 942w für'nen 10er vom Flohmarkt mitgenommen. Augenscheinlich war das Gerät nicht verbastelt, außer dass wohl irgendwann jemand die Antennenfolie samt Kabel entfernt haben muss. Nachdem ich das Chasis gereinigt hatte, habe ich mich an die Arbeit gemacht und die üblichen Teerkondensatoren inklusive dem 50/50 uF Elko, welcher ebenfalls hinüber war gewechselt. Des Weitern musste ich die EF41 Röhre tauschen, da diese nach den Messangaben der im Schaltplan angegebenen Spannungen definitv hinüber (weiße Ablagerung im Glaskolben) war. Das war tatsächlich das erste Mal, dass ich eine Röhre austauschen musste. Jetzt läuft das Radio eigentlich ganz passabel, nur wenn er eine Weile läuft, fängt der Lautsprecher an zu brummen. Bei Reduzierung der Lautstärke wird es dann noch intensiver. Als würde der Lautsprecher sich selbst hochschwingen. Kennt jemand diese Phänomen, bzw. habe ich etwas übersehen?



Gruß Andreas

Andreas Maddaluno, 23.Jul.23
