7S558 Chassis 7A02

Zenith Radio Corp.; Chicago, IL

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1940/1941
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 68028
    • anderer Name: Chicago Radio Lab

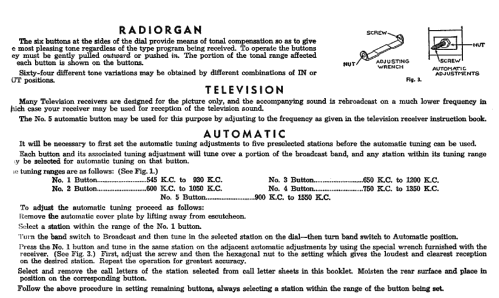

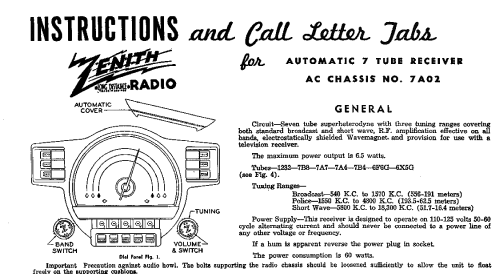

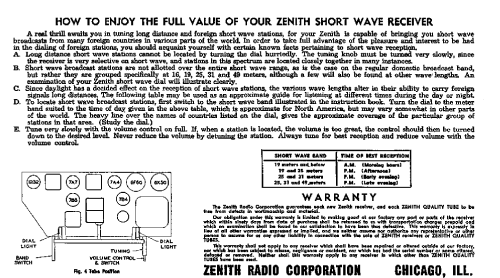

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 7
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 455 kHz
  • Wellenbereiche
  • Mittelwelle und Kurzwelle.
  • Betriebsart / Volt
  • Wechselstromspeisung / 115 Volt
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 10 inch = 25.4 cm
  • Belastbarkeit / Leistung
  • 6.5 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: 7S558 Chassis 7A02 - Zenith Radio Corp.; Chicago,
  • Form
  • Standgerät mit Drucktasten.
  • Abmessungen (BHT)
  • 0 x 41 x 0 inch / 0 x 1041 x 0 mm
  • Datenherkunft extern
  • Ernst Erb
  • Schaltungsnachweis
  • Rider's Perpetual, Volume 12 = ca. 1941 and before

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell 7S558 befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Zenith Radio Corp.;: 7S558 Chassis 7A02

Threads: 1 | Posts: 3

Dear Forum members,

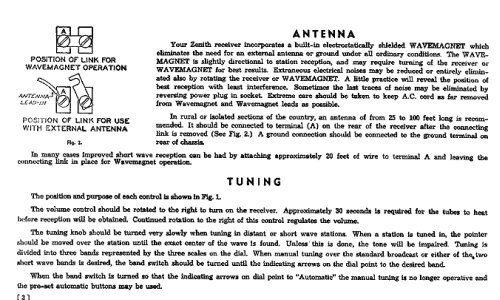

I have a Zenith 7A02 chassis for restauration here. I dowloaded the circuit diagram for this set, and it appears that there is an important difference between this diagram and the chassis i have here. The diagram mentions only two connection points A and G, but the rear ot the radio has a 5-pin connector for the antenna.

This antenna is a Zenith "Rotor Magnet Wave", as you can see on some of the uploaded pictures.

Can anyone provide me withe the correct circuit diagram please?

Thank you



Anlagen

Georges Van Campenhout † 28.4.22, 17.Sep.18
