Kofferempfänger T520

Braun; Frankfurt

  • Year
  • 1962–1964
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 1389

Click on the schematic thumbnail to request the schematic as a free document.

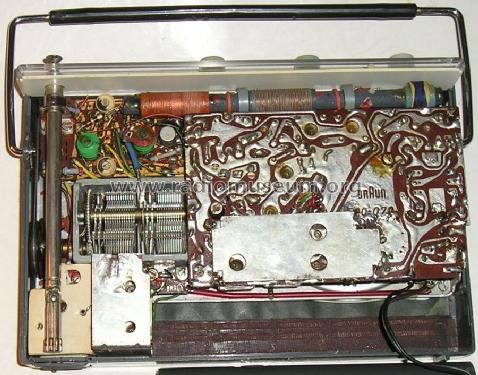

 Technical Specifications

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 455/10700 kHz; 3 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Dry Batteries / 6 × 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
  • Power out
  • 1 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Kofferempfänger T520 - Braun; Frankfurt
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 230 x 153 x 59 mm / 9.1 x 6 x 2.3 inch
  • Notes
  • Bestückung auch anstatt 2x OC75 mit OC305[/I] und OC304[/II] bzw. anstatt 2x OA79 mit 2x RL232g.
    Farbe: hellgrau, grüngrau oder graphit; im letzten Modelljahr auch weiss.
    FM-Bereich: 87-108 MHz.
    Anschlüsse: Antenne, ext. Lautsprecher/KH, Autoradiohalterung. Die beiden Skalenbirnen leuchten nur im Autoradiobetrieb (Spannung vom Kfz-Akku).

    Achtung: Anschlussbelegung der  HF-Transistoren AF114 - AF116 sind im Schaltplan falsch angegeben. Korrekte Belegung bzw. Pinfolge siehe jeweilige Transistorseite.

  • Net weight (2.2 lb = 1 kg)
  • 1.7 kg / 3 lb 11.9 oz (3.744 lb)
  • Price in first year of sale
  • 229.00 DM
  • Literature/Schematics (1)
  • -- Schematic

 Collections | Museums | Literature

Collections

The model Kofferempfänger is part of the collections of the following members.

Museums

The model Kofferempfänger can be seen in the following museums.

 Forum

Forum contributions about this model: Braun; Frankfurt: Kofferempfänger T520

Threads: 2 | Posts: 4

Auf dem Schaltplan ist unten die Pinbelegung für die Transistoren angegeben. Bei den Transistoren AF114, 115 und 116 ist den Braun-Ingenieuren ein Fehler unterlaufen:

Nach dieser Grafik ist der Pin in der Mitte die Basis und der zweite von oben ist der Gehäusekontakt.

 Nach der Info hier ist das nicht richtig, der Gehäusekontakt ist mittig und Basis ist der zweite Pin von oben.

Hat mir kurz einen Schrecken eingejagt, aber der schon mühsam eingelötete Transistor war nach RMorg Angaben richtig eingebaut.



Herzliche Grüße

Gerhard Wickern



Gerhard Wickern, 31.Jan.25

Weitere Posts (3) zu diesem Thema.

Für den Betrieb als Autoradio war die Halterung TH50 erforderlich; das gleiche Modell ohne Kfz-Anschlußmöglichkeit war der Typ T510. Die Parallel-Modelle T521 (Halterung: TH50) und T523 (Halterung: TH51) besaßen an Stelle des Langwellen- einen Kurzwellen-Bereich (s.dort).

Günther Stabe † 19.8.20, 28.Aug.06

Weitere Posts (1) zu diesem Thema.
